Fastra Zariadenie na vŕtanie potrubia

SADA COMPACT – F1 / STOPL

Kód produktu 59-souprava-compact-f1-stopl

Súprava je určená na vŕtanie otvorov do oceľových potrubí a dočasné prerušenie prietoku média v potrubí s vnútorným pretlakom pomocou zátkovacích tvaroviek typu FS (pozri časť 5 tohto katalógu). Pre

Máte záujem? Kontaktujte nás — radi odpovieme.

ROZSAH POUŽITIA TEJTO SÚPRAVY

a) Priemer vŕtaného potrubia: neobmedzený

Priemer vŕtaných otvorov: *

ø20, 25, 35, 40 a 51 mm

Materiál vŕtaného potrubia:

oceľ, ostatné materiály po konzultácii s výrobcom

b) Priemer uzatváranej rúrky:

DN/ID 25, 32, 40 a 50 mm (1" až 2")

Materiál uzatváraného potrubia:

zvariteľná oceľ, ostatné materiály po konzultácii s výrobcom

Médiá:

zemný plyn, voda, neagresívne plyny a kvapaliny po konzultácii s výrobcom

Maximálny tlak v prerážanom a uzatváranom potrubí: *

do 4 bar

Prevádzková teplota: pozri list 1.2

* Rozsah je možné upraviť pomocou doplnkového vybavenia (pozri list 1.2-2) na hodnoty uvedené v liste 1.2.

TECHNICKÉ PARAMETRE

Rozmer pripojovacieho závitu vŕtacieho telesa:

G2" vonkajší podľa ČSN EN 228-1:2003

Celková dĺžka s úplne zasunutou vŕtacou tyčou (bez namontovanej komory):

730 mm

Maximálny výsuv vrtnej tyče pri namontovanej komore F-M 2" – 2,5" L95 (merané od dosadacej plochy pripojovacieho závitu 2,5"):

270 mm (+70 mm po zašraubovaní posuvného telesa)

Maximálna šírka (od osy vrtnej tyče):

200 mm

Hmotnosť zmontovanej súpravy / hmotnosť vrátane prepravnej krabice:

9 / 38 kg

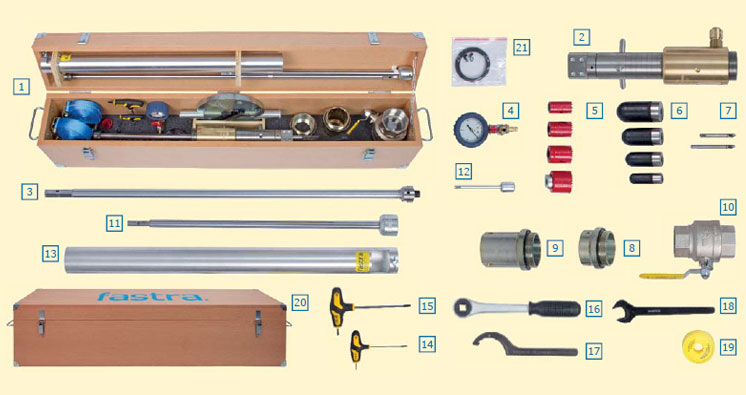

OBSAH SÚPRAVY COMPACT-F1 / STOPL

Č. pozície	Názov	Katalógové číslo
1.	Súprava COMPACT-F1/STOPL	121-1500-001

	Súprava obsahuje
2.	Vrtné teleso COMPACT-F1 PN 16	122-2000-001	1 ks
3.	Vrtná tyč 18/750	142-2101-075	1 ks
4.	Rohová manometrová súčasť 0 – 4 bar	142-2405-400	1 ks
5.	Vŕtacia korunka FKS 25	142-2200-025	2 ks
5.	Vrtná korunka FKS 35	142-2200-035	2 ks
5.	Vrtná koruna FKS 40	142-2200-040	2 ks
5.	Vrtná koruna FKS 51	142-2200-051	2 ks
6.	Rozpínací upínací trn 1"	142-2501-002	1 ks
6.	Rozpínací upínací trn 5/4"	142-2501-003	1 ks
6.	Rozpínací upínací trn 6/4"	142-2501-004	1 ks
6.	Rozpínací upínací trn 2"	142-2501-005	1 ks
7.	Centrovací vrták 8/80	142-2403-001	2 ks
7.	Centrovací vrták 8/100	142-2403-002	1 ks
8.	Komora F-M 2"-2,5" L42	142-2401-001	1 ks
9.	Komora F-M 2"-2,5" L95	142-2401-003	1 ks
10.	Guľový ventil FF 2,5" PR 65	212-2010-004	1 ks
11.	Zátková tyč s vnútorným štvorhranom	142-2502-001	1 ks
12.	Pevný magnet 24/135	122-2000-006	1 ks
13.	Ochranné puzdro	122-2000-003	1 ks
14.	Imbusový kľúč č. 3	142-2103-003	1 ks
15.	Imbusový kľúč č. 5	142-2103-005	1 ks
16.	Ráčna ½"	142-2103-001	1 ks
17.	Hákový kľúč 75 – 80	142-2103-075	1 ks
18.	Bočný kľúč č. 27	142-2104-027	2 ks
19.	Tesniaca páska PTFE PLYN 15 m	212-2010-037	1 ks
20.	Prepravná krabica COMPACT-F1	122-2000-002	1 ks
21.	Sada náhradných dielov COMPACT-F1	122-2000-004	1 sada

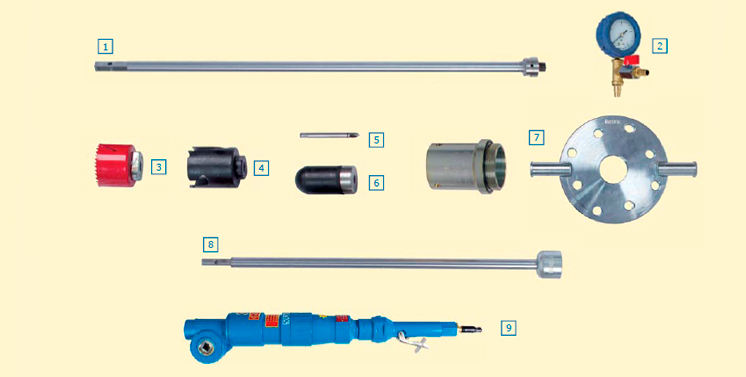

DOPLNKOVÉ VYBAVENIE

stopl

Číslo položky	Názov dielu	Katalógové číslo
1	Vrtné tyče	list 1.4-2.1
2	Súčiastky manometrov	list 1.4–2.4
3	Vrtné korunky FKS (na oceľ)	list 1.4–2.2
4	Vrtné korunky FKPE (na PE)	list 1.4–2.2
5	Centrovacie vrtáky Ø 8	list 1,4–2,4
6	Rozpínacie upínacie tŕne	list 1.4–2.5
7	Komory, redukcie, príruby	list 1.4–2.4
8	Zátkové tyče	list 1.4–2.5
9	Motorové pohony	list 1.4–2.6
