Vrtacie T-kusy typu FT pre oceľové prípojné potrubia
Fastra Komponenty pre oceľové potrubia

Vrtacie T-kusy typu FT pre oceľové prípojné potrubia

Kód produktu 190-ft-zatka-vnejsi-ctyrhran
K tomuto produktu nie sú k dispozícii žiadne poznámky. Môžete však pridať svoje hodnotenie alebo názor na výrobok z tejto kategórie.
Máte záujem? Kontaktujte nás — radi odpovieme.

Vŕtacie T-kusy typu FT pre pripojovacie potrubia z PE

Vŕtacie T-kusy FT so zátkou s vonkajším štvorhranom, pre potrubné prípojky z PE
Názov Z ØD ØD1 ØD2 V V1 L Katalógové číslo
[mm] [mm] [mm] [mm] [mm] [mm]
Vrtací T-kus FTS PE d32 G2" 51 41 32 x 3,0 150 91 420 510-2120-032
Vrtací T-kus FTS PE d40 G2" 51 41 40 x 3,7 150 91 420 510-2120-040
Vrtací T-kus FTX PE d50 G2½" 69 55 50 x 4,6 210 115 420 510-2120-050
Vŕtací T-kus FTX PE d63 G2½" 69 55 63 x 5,8 210 115 420 510-2120-063
Vŕtací T-kus FTXX PE d90 G4" 112 91 90 x 5,2 220 120 610 510-2120-090
Vŕtací T-kus FTXX PE d110 G4" 112 91 110 x 6,3 220 120 610 510-2120-110

Z – vonkajší závit podľa ČSN EN ISO 228-1:2003

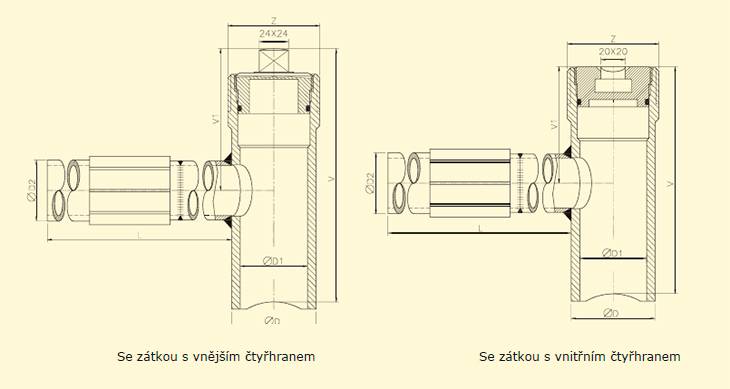

D, D1, V, V1, L – rozmery pozri náčrt
D2 – rozmer PE rúrky pre pripojenie odbočky


Vŕtacie T-kusy FT so zátkou s vnútorným štvorhranom, pre potrubie prípojky z PE
Názov Z ØD ØD1 ØD2 V V1 L Katalógové číslo
[mm] [mm] [mm] [mm] [mm] [mm]
Vrtací T-kus FTS-F PE d32 G2" 51 41 32 x 3,0 130 70 420 510-2121-032
Vrtací T-kus FTS-F PE d40 G2" 51 41 40 x 3,7 130 70 420 510-2121-040
Vrtací T-kus FTX-F PE d50 G2½" 69 55 50 x 4,6 190 95 420 510-2121-050
Vrtací T-kus FTX-F PE d63 G2½" 69 55 63 x 5,8 190 95 420 510-2121-063
Vrtací T-kus FTXX-F PE d90 G4" 112 91 90 x 5,2 200 100 610 510-2121-090
Vŕtací T-kus FTXX-F PE d110 G4" 112 91 110 x 6,3 200 100 610 510-2121-110

Z – vonkajší závit podľa ČSN EN ISO 228-1:2003
D, D1, V, V1, L – rozmery pozri náčrt
D2 – rozmer PE rúrky na pripojenie odbočky
