Zariadenie COMPACT – F1 do 40 bar
POUŽITIE A POPIS
Zariadenie COMPACT - F1 do 40 bar slúži na vŕtanie potrubia s vnútorným pretlakom média. Vŕtanie potrubia sa vykonáva cez uzáverovú armatúru.
Vrtacím telesom, vybaveným tesniacimi prvkami a mechanizmom pre axiálny posun a aretáciu vrtnej tyče, prechádza oceľová vrtná tyč, ktorá je v pracovnej časti prispôsobená na upevnenie vŕtacej korunky a centrovacieho vrtáka a v ovládacej časti vybavená štvorhranným zakončením umožňujúcim vŕtanie ručným alebo motorovým pohonom.
Vrtacie teleso je v spodnej časti zakončené špeciálnou prírubou s otvormi na upevnenie stabilizačného rámu a na montáž vrtacieho telesa na prírubovú alebo redukčnú komoru. Stabilizačný rám zabezpečuje vedenie vrtnej tyče a jej bezpečné vysunutie po vykonaní
vŕtania otvoru. Vodiace tyče stabilizačného rámu je možné v prípade potreby predĺžiť (pozri list 1.3-2).
Zariadenia sú koncipované tak, aby bolo možné všetky práce vrátane uzavretia vyvŕtaného otvoru v potrubí vykonávať bez úniku média. Zariadenia COMPACT – F1 do 40 bar sú konštrukčne navrhnuté a vyrábané ako modulárne zariadenia umožňujúce vysokú mieru variability. Štandardne sa dodávajú v nižšie popísaných súpravách alebo v súpravách individuálne zostavených podľa požiadaviek zákazníka.
ROZSAH POUŽITIA
Priemer vŕtaného potrubia: neobmedzenýPriemer vŕtaných otvorov:18 – 200 mm (podľa vybavenia súpravy)*Materiál vŕtaného potrubia:závisí od použitej vŕtacej korunky a vlastností materiálu vŕtaného potrubia (kovy, plasty, azbestocement atď.)Médiá:zemný plyn, voda, neagresívne plyny a kvapaliny, ostatné médiá po konzultácii s výrobcomMaximálny tlak vo vŕtanom potrubí: do 40 barPrevádzková teplota: -50/+70 °C *** v prípade použitia doplnkového príslušenstva podľa konkrétnych podmienok vŕtania (redukčné príruby, vŕtacie korunky atď.) je možné po konzultácii s výrobcom vŕtať otvory až do priemeru 480 mm** dolná hranica teplotného rozsahu môže byť pri použití pneumatického motorového pohonu na vŕtanie obmedzená v závislosti od opatrení proti zamrznutiu kondenzátu v pneumatickom systéme, horná hranica môže byť po konzultácii s výrobcom zvýšenáDOPLNKOVÉ VYBAVENIE TEJTO SÚPRAVY

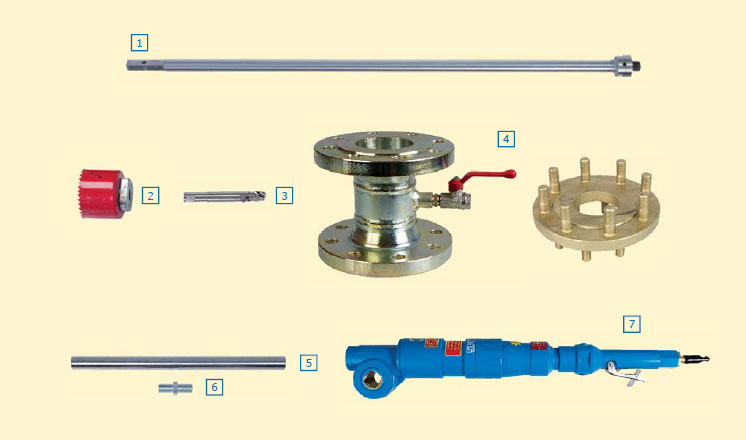

| Č. pozície | Názov dielu | Katalógové číslo |
| 1. | Vrtné tyče | list 1.4-2.1 |
| 2. | Vrtné korunky FKV (na oceľ) | list 1.4-2.2 |
| 3. | Centrovacie vrtáky Ø 18 | list 1.4–2.3 |
| 4. | Komory, redukcie, príruby | list 1.4–2.3 |
| 5. | Predĺženie vodiacej tyče L500 | 132-2000-012 |
| 6. | Spojovací skrutka vodiacej tyče | 132-2000-011 |
| 7. | Motorové pohony | list 1.4–2.5 |
