Zariadenie STOPL-S-F1 DN 500 pre oceľové potrubia

Zariadenie STOPL-S-F1 DN 500 pre oceľové potrubia

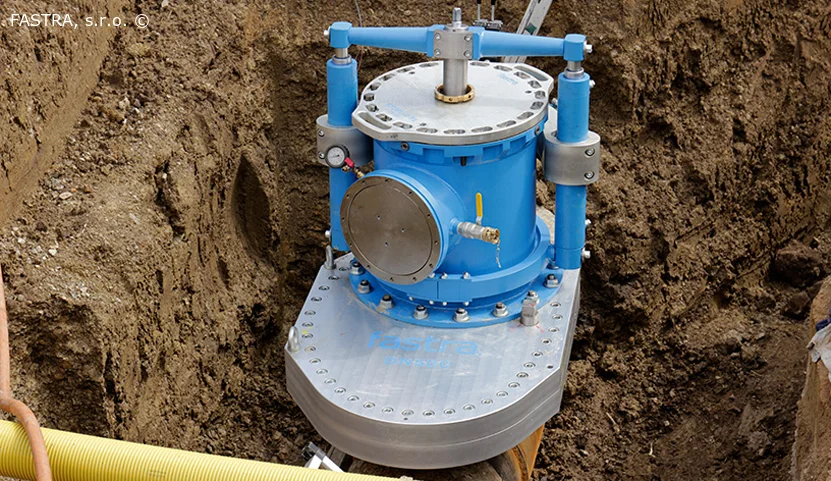

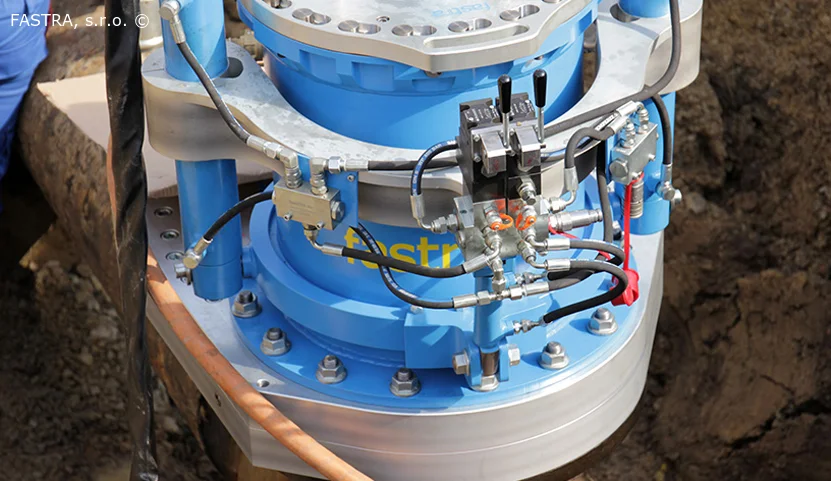

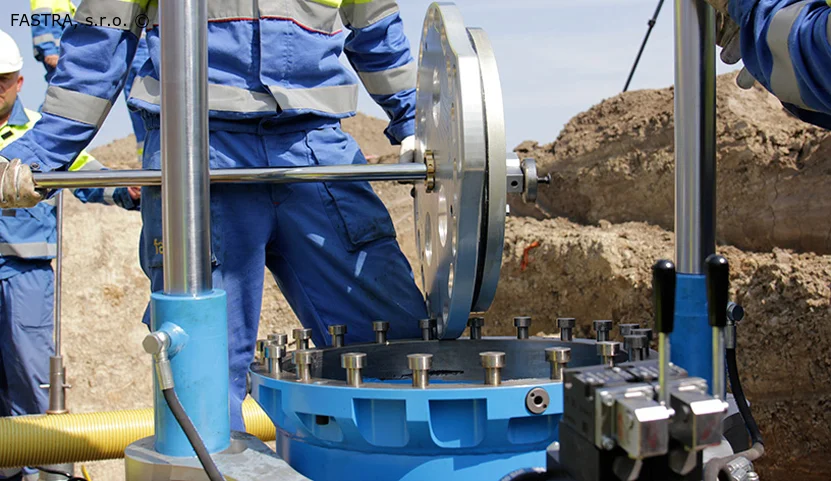

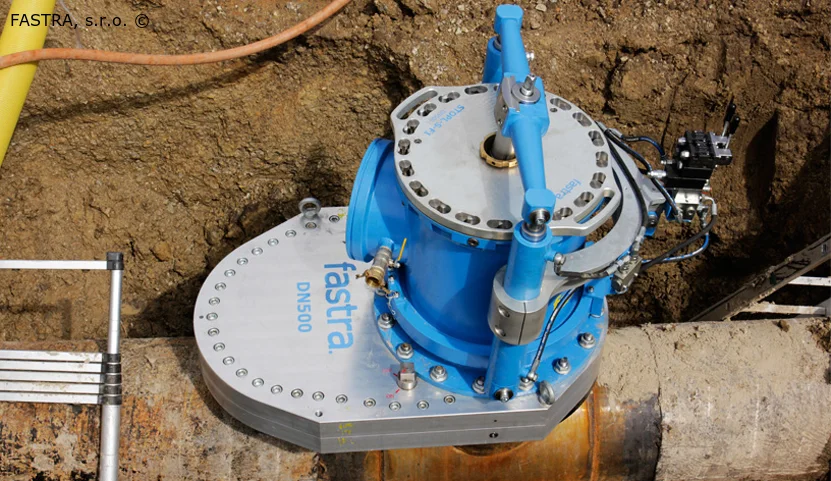

Zariadenie STOPL-S-F1 DN 500 slúži na dočasné prerušenie prietoku média v potrubí s vnútorným pretlakom alebo bez neho bez úniku média (ďalej len „uzavretie potrubia“). Zariadenie funguje na princípe zasunutia uzáverovej hlavy vybavenou tesnením do vyvŕtaného otvoru v potrubí, jej posunutia mimo vyvŕtaný otvor a následného stlačenia tesnenia, až kým nedôjde k uzavretiu celého prierezu potrubia, čím sa preruší prietok média. Zariadenie je pripojené kolmo k osi potrubia pomocou špeciálnej tvarovky namontovanej na potrubí. Zavádzanie uzáverovej hlavy umiestnenej na uzáverovej tyči sa vykonáva pomocou hydraulických teleskopických valcov spojených priečkou, na ktorej je uzáverová tyč upevnená. Naklápanie tyče tak, aby bola uzáverová hlava umiestnená mimo vyvŕtaného otvoru, sa vykonáva tiež hydraulicky. Zariadenie v zásade využíva charakteristické prvky typovej rady STOPL-S-F1 s nasledujúcimi výhodami:

• Rýchla a jednoduchá montáž
• Systém vymeniteľných viečok
• Bajonetový uzáver vkladacej komory
• Výrazné skrátenie prípravného času pre jednotlivé technologické operácie
• Vysoká variabilita
• Vysoká úroveň bezpečnosti
• Jednoduché riešenie obtoku

Materiál a rozmer uzatváranej potrubia: Oceľové potrubie DN 500

Médiá: Zemný plyn, neagresívne plyny, ostatné médiá po konzultácii s výrobcom

Maximálny pretlak média pri uzatváraní potrubia: 8 bar (0,8 MPa)

Teplota okolia a média: -10/+50 °C

Certifikácia
: Odborné a záväzné stanovisko Technickej inšpekcie Českej republiky (TIČR) o splnení bezpečnostných požiadaviek na vyhradené technické zariadenia; vyhlásenie o zhode s smernicou Európskeho parlamentu a Rady 2014/34/EÚ
